各种家用电器常用的可控硅型号及参数1.0

发布时间: 2024-02-18浏览量:381

  可控硅是可控硅整流元件的简称(亦称晶闸管),是一种具有三个PN结的四层结构的半导体器件,双向可控硅是一种NPNPN五层结构的半导体器件。

       可控硅是属于半控的电流控制器件。

       分类选择:⑴、首先判断线路板适合用双向可控硅(晶闸管)还是单向可控硅(晶闸管)。⑵、根据线路的安装条件要求,适合用插件可控硅还是贴片可控硅。

       功能:可控整流、逆变、变频、调压、调温、无触点开关等。

       应用领域:家用电器中的调光灯、调速风扇、空调机、电冰箱、洗衣机、照相机、组合音响、声光控电路、定时控制器、燃气点火器、玩具装置、电动工具、摩托车点火器、调压器及工业控制等都大量使用了可控硅器件。

       封装形式:TO-92、TO-251、TO-126、TO-202、TO-220、TO-220F、TO-3P、TO-247、SOT-23、SOT-23-3L、SOT-89、SOT-223、TO-252、TO-263等

01


洗衣机




       控制电机正反转、进水阀、排水阀

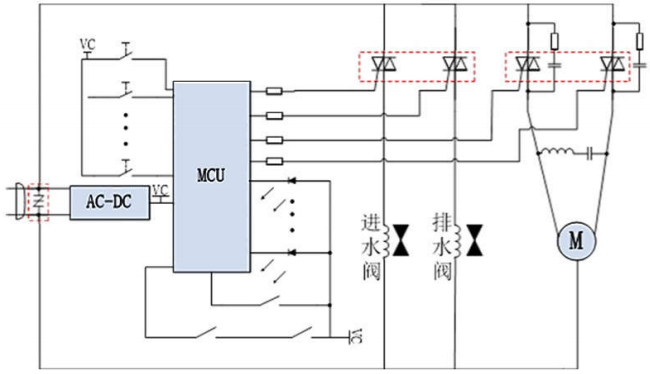

1.1:功能框图:

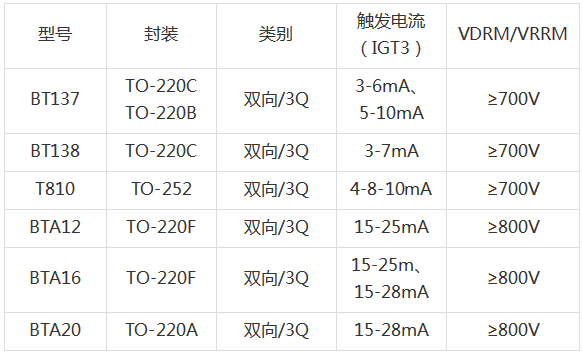

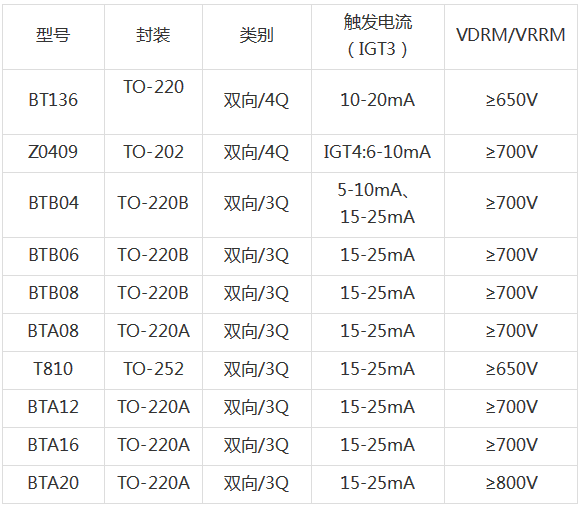

1.2:全自动洗衣机常用型号及参数:

02


电风扇




       控制电机(马达)转速开关以及摇头电机开关

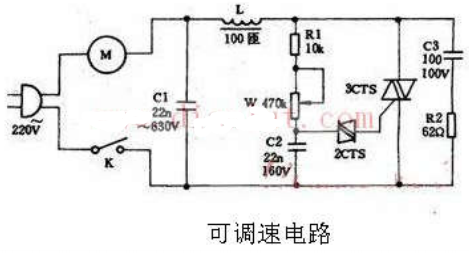

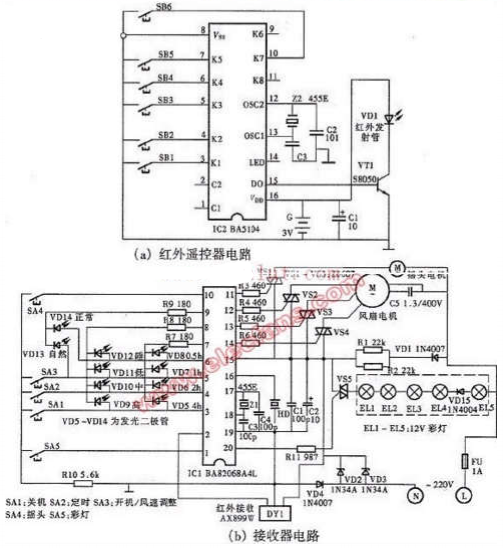

2.1:功能框图:

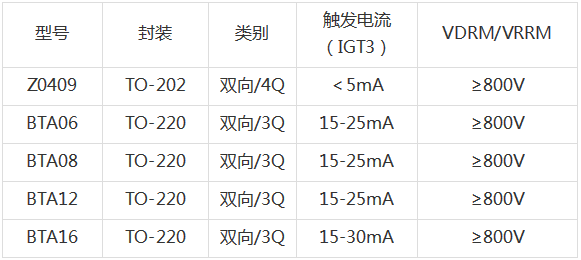

2.2:电风扇常用型号及参数:


03


电饭煲




       加热温度控制

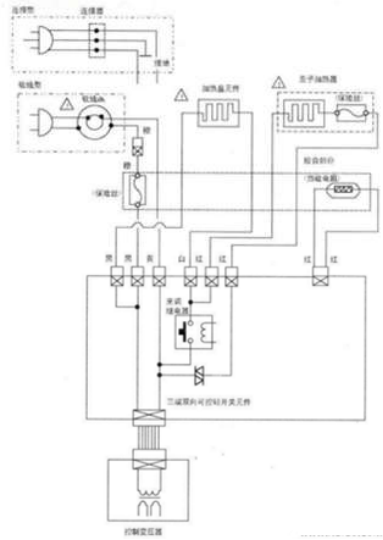

3.1:功能框图:

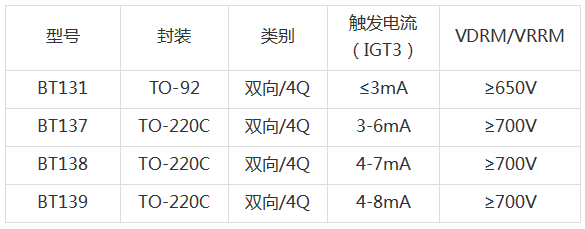

3.2:电饭煲常用型号及参数:



04


豆浆机




       控制电机转动、加热器加热


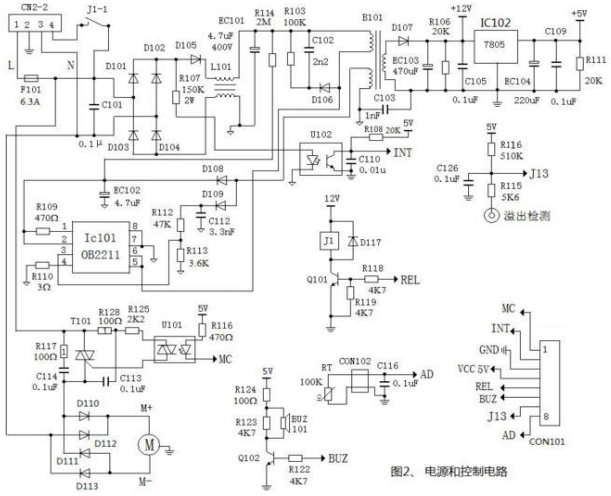

4.1:功能框图:


4.2:豆浆机常用型号及参数:




05


吸尘器、榨汁机、电动工具




       调节电机(马达)速度


5.1:功能框图:


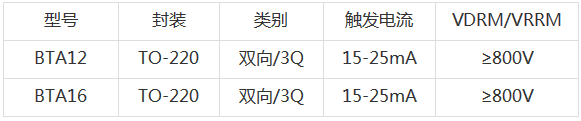

5.2:吸尘器常用型号及参数:


5.3:榨汁机常用型号及参数:


5.4:电动工具常用型号及参数:
