电子技术之三极管的实际应用
发布时间: 2024-02-18浏览量:372
模电模电,十分魔幻。三极管功能非常强大,在生活中应用广泛。下面根据喇叭,汽车两个例子来例举和分析三极管在实际中的应用。
模(魔)拟(幻)电子技术
喇叭

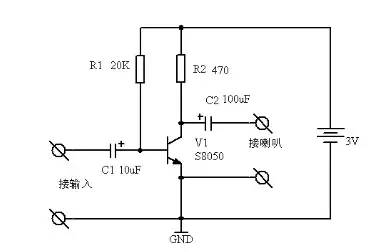

下面是喇叭的电路原理图。喇叭可以将我们的声音放大,而我们知道,三极管正是可以将输入端输入的信号放大数倍的原件。在下面的电路图中,如何调节才能使得信号不失真,又如何才能获得更大功率呢?
调节原理很简单,调节R1大小,使信号在最大输出时不失真,从而确保喇叭发出清晰的声音。减少R2的阻值可以获得更大输出功率(R2分压减小,喇叭分压增大),使声音更响亮。
上图为固定偏置,由Uce计算公式可得,电源电压对偏置电流影响很大。这种接法的特点是简单,但由于电阻消耗功率较大,因而效率较低,在低压电路中极少采用。也因为输出功率太小,在实际中多用在功率推动电路,同时放大电压和电流。
汽车
晶体三极管在汽车电子电路上的应用主要分两种,一是放大作用,即对电流、电压信号和功率的放大;另一种是开关作用,即通过电脑控制三极管的基极,达到控制三极管的截止或者饱和状态,从而实现对执行元件的控制。尽管现实中,我们采用的大多是高集成的控制芯片,早已经没有单个三极管,可是从控制原理上三极管的作用还依然存在。下面通过举例说明三极管在汽车上的放大和控制作用。
放大作用

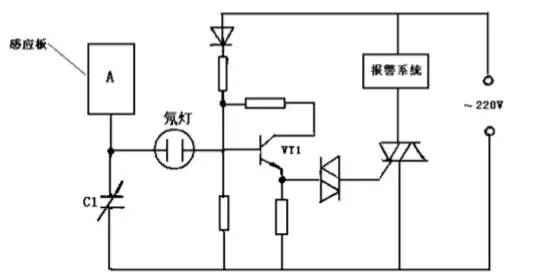

下面是汽车上的接近报警器电路原理图,当人体接近感应板时,人体与感应板之间形成分布电容,感应板与电容对电源进行分压,这个电压若大于氖灯的击穿电压,则氖灯被点燃,感应信号经VT1放大后直接触发晶闸管使其导通,此时接在电路中的报警系统开始工作,然后汽车就开始嗡嗡嗡地叫了。
开关作用

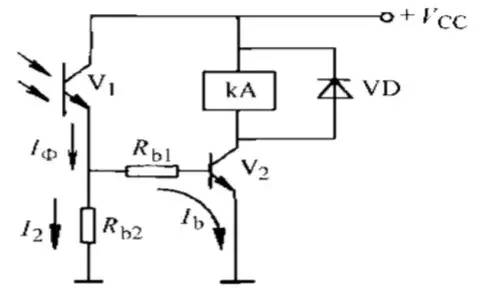

如图 2 所示,当无光照时,光敏三极管 V1 截止,电流 Ib=0,三极管V2 处于截止状态,继电器KA处于失电状态。 当有光照时,光敏三极管 V1 产生较大的光电流,一部分光电流流过电阻Rb2,另一部分光电流流过电阻Rb1及三极管V2 的发射结。当电流足够大,三极管V2也饱和,将产生较大的集电极饱和电流,继电器KA得以吸合(电路导通),从而控制部分执行结构。
最后,图中二极管VD又有什么用呢?在这里,二极管并联到继电器上,可以防止直流继电器断开时发生的反电势对元件造成破坏,简而言之,就是保护继电器。
