各种家用电器常用的可控硅型号及参数(内附电路图)
可控硅是可控硅整流元件的简称(亦称晶闸管),是一种具有三个PN结的四层结构的半导体器件,双向可控硅是一种NPNPN五层结构的半导体器件。
可控硅是属于半控的电流控制器件。
分类选择:⑴、首先判断线路板适合用双向可控硅(晶闸管)还是单向可控硅(晶闸管)。⑵、根据线路的安装条件要求,适合用插件可控硅还是贴片可控硅
功能:可控整流、逆变、变频、调压、调温、无触点开关等。
应用领域:家用电器中的调光灯、调速风扇、空调机、电冰箱、洗衣机、照相机、组合音响、声光控电路、定时控制器、燃气点火器、玩具装置、电动工具、摩托车点火器、调压器及工业控制等都大量使用了可控硅器件。
封装形式:TO-92、TO-251、TO-126、TO-202、TO-220、TO-220F、TO-3P、TO-247、SOT-23、SOT-23-3L、SOT-89、SOT-223、TO-252、TO-263等。
01
洗衣机
控制电机正反转、进水阀、排水阀

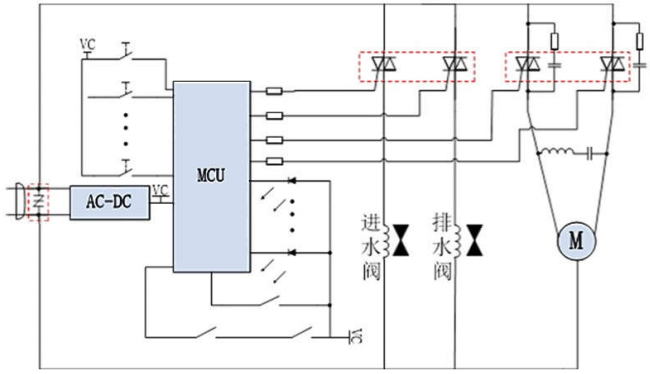

1.1:功能框图:

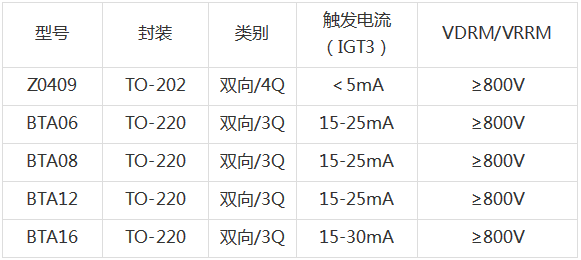

1.2:全自动洗衣机常用型号及参数:
02
电风扇
控制电机(马达)转速开关以及摇头电机开关
2.1:功能框图:
2.2:电风扇常用型号及参数:
03
电饭煲
加热温度控制
3.1:功能框图:
3.2:电饭煲常用型号及参数:
04
豆浆机
控制电机转动、加热器加热
4.1:功能框图:
4.2:豆浆机常用型号及参数:
05
吸尘器、榨汁机、电动工具
调节电机(马达)速度
5.1:功能框图:
5.2:吸尘器常用型号及参数:
5.3:榨汁机常用型号及参数:
5.4:电动工具常用型号及参数:
06
电热水器
控制加热器加热及功率
6.1:功能框图:
6.2:电热水器常用型号及参数:
07
卷发器、直发器
控制PTC加热器功率
7.1:功能框图:
7.2:直发器行业常用的可控硅汇总:
08
无功耗电子冰箱启动器
控制压缩机副线圈起动与关断
8.1:功能框图:
8.2:电子冰箱起动器常用型号及参数:
09
漏电保护器
控制脱扣器运作
9.1:功能框图:
9.2:漏电保护器常用型号及参数:
10
声光控开关
控制负载(灯泡)开通与延时关断
10.1:功能框图:
10.2:声光控开关常用型号及参数:
11
触摸、智能开关
11.1:功能框图:
11.2:触摸智能开关常用型号及参数:
12
人体红外感应开关
12.1:功能框图:
12.2:人体红外感应开关常用型号及参数:
13
燃气点火器
控制高压放电点火
13.1:功能框图:
13.2:燃气点火器常用型号及参数:
14
摩托车调压器
控制12V电瓶充电
14.1:功能框图:
14.2:摩托车调压器常用型号及参数:
15
摩托车点火器
控制电容放电产生高压电火
15.1:功能框图:
15.2:摩托车点火常用型号及参数:
